quarta-feira, 20 de junho de 2012

Esteira Separadora Automatizada - Estudos com CLP

Hum. Muito bem, acho que vou investir também na carreira de ator e cineasta! Com o apoio do meu celular, gravei um vídeo com algumas explicações minhas no uso da bancada de AUTOMAÇÃO da esteira separadora de objetos.. Irei gravar um novo VIDEO, com os detalhes da MAQUETE e colocarei no final da postagem... Mas admito que estou procurando um software mais profissional para editar os meus Vídeos, como também preciso de alguém para me ajudar segurando a câmera, e um microfone para melhorar o áudio...   CLIQUE EM MAIS INFORMAÇÕES para conferir detalhes e explicações da programação em CLP... O processo envolvido nessa maquete da ESTEIRA SEPARADORA DE OBJETOS, utiliza alguns sensores para a detecção dessas peças. Tratam-se de 03 sensores ÓPTICOS instalados no ínicio da esteira, onde cada sensor está fixado em uma determinada altura, onde a depender da altura do objeto, UM ou até todos os sensores irão ser acionados. Exemplo
Peça pequena ao passar pelos três sensores, apenas o sensor que está posicionado em uma baixa altura irá acionar. Já na peça média, irão acionar os sensores pequeno e médio, assim como em uma peça grande passando pelos sensores, os três irão acionar. Verifique na foto em detalhe: E lembrando que após os três sensores ópticos que determinam para o CLP a altura da peça, existem os dois sensores finais, que podem determinar se a peça é de metal (sensor indutivo - o que tem a tampa azul na foto), e o sensor capacitivo (o que tem a tampa verde), onde este faz a leitura de qualquer peça que passe por ele.
 Essa é a foto da Maquete por completa. Ja coloquei essa foto em algumas postagens aqui no BLOG. Note que existem 03 reservatórios, onde em cada um deles há algumas peças, porem separadas pelo seu tamanho, o que aparentemente, nessa foto, parece que é por cor. As peças: laranjas (pequenas), as azuis (médias) e as pretas (grandes), existem de dois tipos: de plástico e de metal. ....

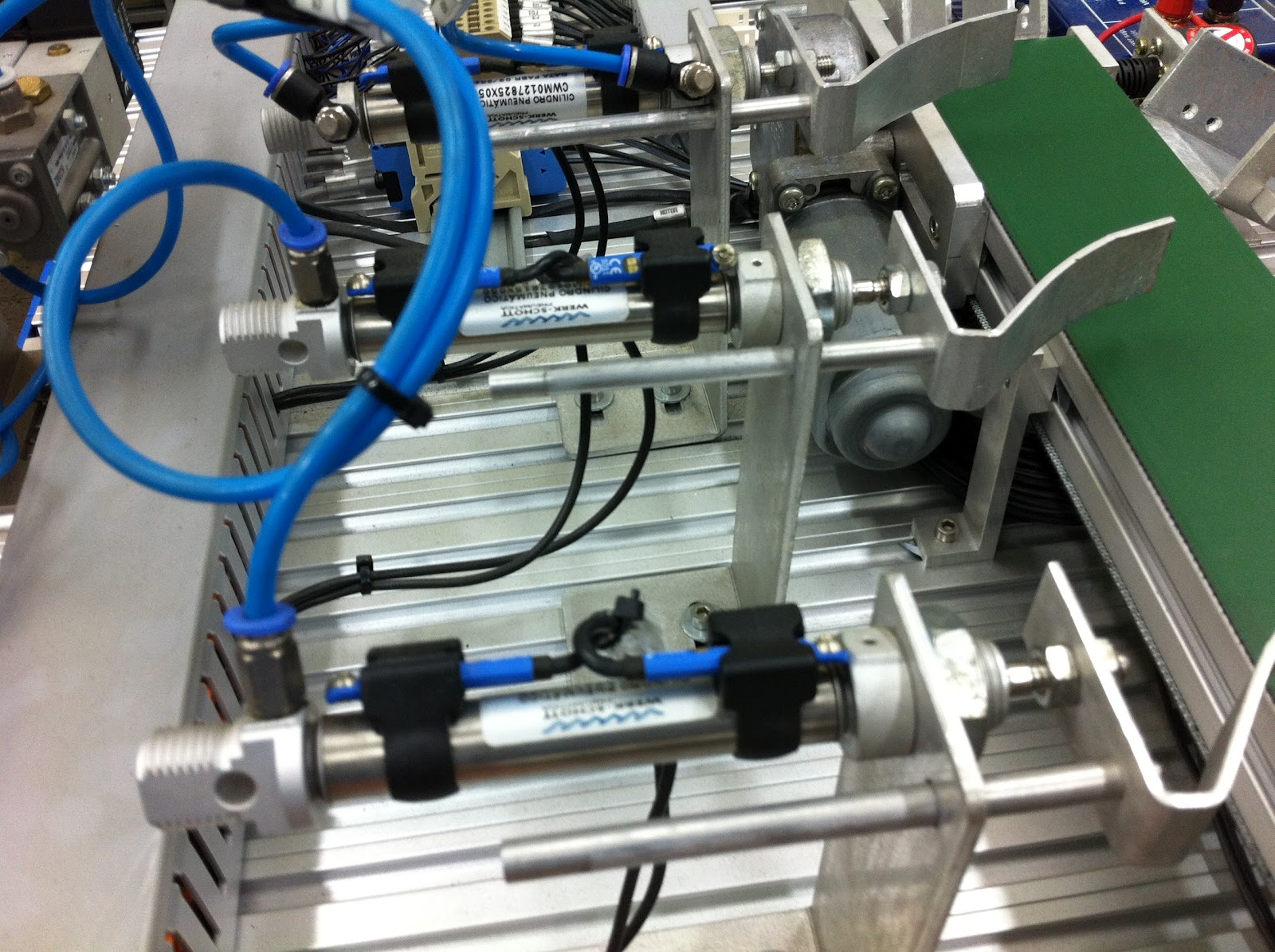

Detalhes dos 03 cilindros: Este que está mais proximo da foto, é um cilindro de simples ação, com retorno por mola. TRADUZINDO: Quando a válvula é acionada através da ... A parte PNEUMÁTICA, que utilizamos ar comprimido, no acionamento dos cilindros. O manômetro serve para regularmos a pressão que teremos nos cilindros, pois não podemos expor os cilindros a serem danificados por altas pressões... Detalhe da válvulas e ....


EM CONSTRUÇÃO...

+fotos , + video, +detalhes do processo...

Aguardem...
